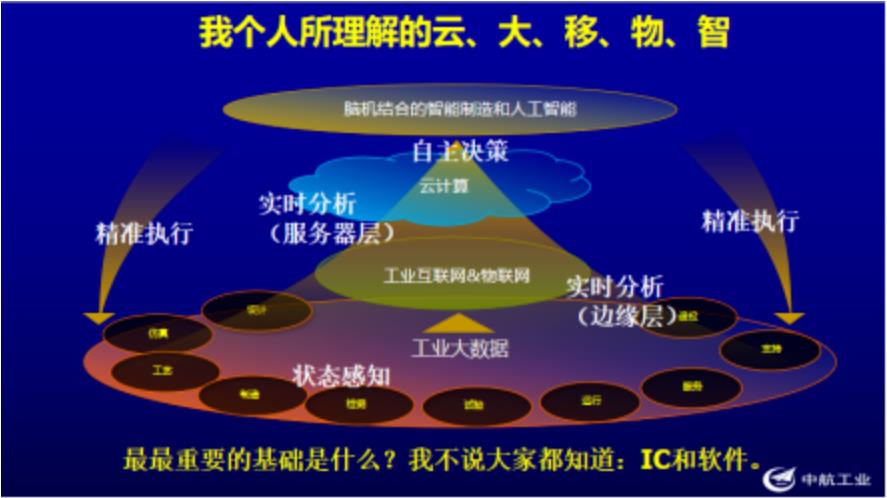

這些采集的數據通過工業互聯網傳遞到云平臺，云平臺的服務器與軟件做大量的實時分析，即《三體智能革命》中總結的16個字：狀態感知、實時分析、自主決策、精準執行。實時分析分為兩部分：簡單分析在邊緣層進行，復雜的分析在服務器層進行。分析后上傳到頂層做人腦和機器結合的決策，此時人工智能和智能制造體系就起關鍵作用。決策結果通過精準執行反饋到一線，指導整個產品研發過程。

      這個過程最重要的是集成電路（IC）和軟件。近幾年，諸多專家講到“云、大、移、物、智”，有了集成電路（IC）和工業軟件，能迅速搭建“云、大、移、物、智”體系。集成電路（IC）與工業軟件是中國制造業的基礎。在集成電路（IC）與工業軟件上進行自主研發創(chuàng )新，才是中國智能制造發展的未來。

復雜產品的七層解耦

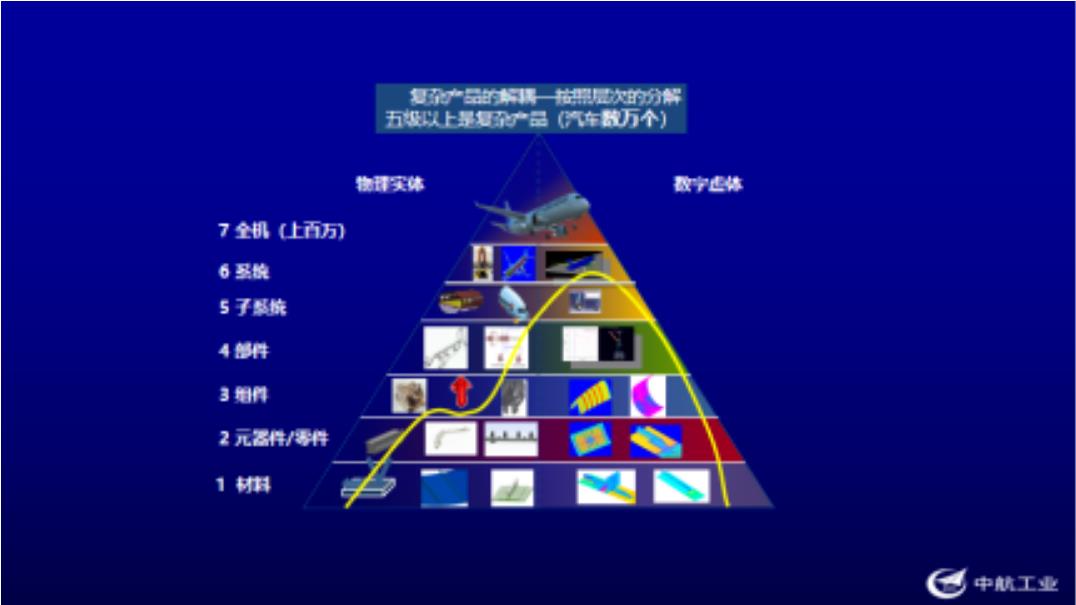

根據產品的復雜度，我將工業制造產品進行七層解耦。如圖二所示，以飛機制造為例，第七級“全機”為最復雜的產品，有上百萬零部件。第一級為材料，制造產品需要材料，材料是制造產品的基礎；第二級為元器件/零件，機械結構加工成零件/元器件，包括電阻、電容、集成電路、二極管與三極管，均是用材料加工出來的；材料加工成元器件后組裝成組件，這是第三級；組件組合成第四級--部件；升級為第五級子系統到第六級系統直至第七級整個產品。

產品的復雜性可以分為兩類：一類是可分解的復雜（Complicated），一類是不可分解的復雜（Complex）。舉例，如航空航天，航天就是典型的可分解的復雜，比如火箭發射，在發射過程中會(huì )逐級分離，最后返回地面只是一小部分，在研制過程中每個捆綁火箭可以單獨做測試，這就是可分解的復雜；航空是不可分解的復雜，比如大家乘坐的飛機，起飛、飛行和落地都要保證一個完整的形態，飛行過程中唯一減少的是燃油，這就是不可分解的復雜。所以，不可分解的復雜才是真正的復雜！

工業軟件：多專業的交叉融合

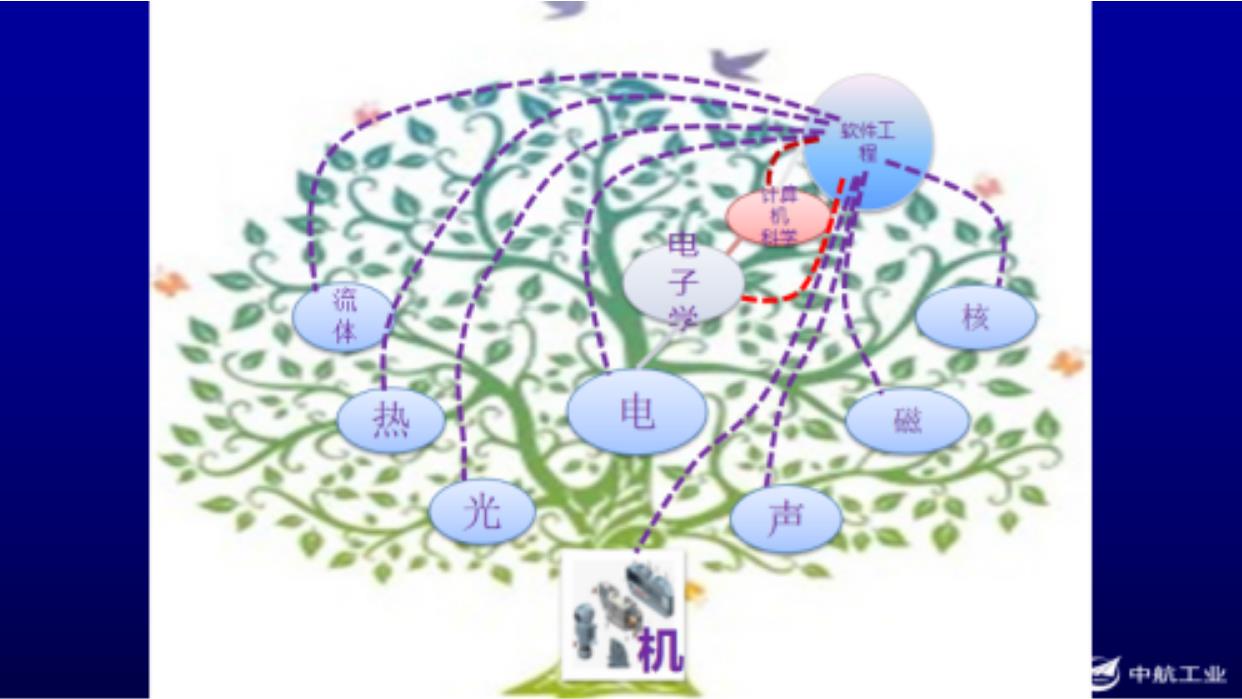

下圖是一個產品樹，它最重要的是樹根--機械結構。任何行業，機械結構做不好，例如機械產品制造、設計仿真、工藝仿真做不好，其他便更不可能做好。一切都基于機械結構，不管光學、電學、聲學、熱流體學，都依賴于機械結構做好的前提，如CAD、CAE、CAP這些軟件做好了，才有可能把其他做好。不管強電和弱電，它仍然依賴的是機械結構的材料特性分析，這里強調的是多專業，把圖一產品的全流程、圖二產品復雜度與圖三產品的多專業綜合起來，就全面詮釋了工業體系的復雜度。

如上所述，工業軟件的三大類，機械設計CAD/CAE，光學設計CAD/CAE和電學EDA，討論最多的是EDA軟件，這三個軟件都是美國的，現在中國技術瓶頸最多的就是EDA。為什么美國在這三大軟件領域獨占鰲頭呢？因為美國在弱電方面世界第一，控制系統、集成電路的設計、生產、工藝和制造，在世界上遙遙領先。日本、歐洲、加拿大、澳大利亞，包括中國都沒有高水平的EDA軟件。因為美國有工業知識，到現在為止，集成電路核心的設計、工藝、制造全掌握在美國手里。

數字化轉型的上甘嶺


這些年我參觀了幾千家企業，有央企、國企、民企，遇到一些共性的問題。傳統二維工藝設計方法不能夠直接利用三維模型進行工藝設計，很多企業還在使用傳統的藍圖工藝卡片，三維設計只是單個軟件在單個環節運用，而不是數字化的設計、制造、仿真。因為只有三維數字化設計才能做三維模型的數字仿真，做三維模型必須要具備材料數據、工藝數據和三維幾何數據。為什么要工藝數據？如果設計一個機加件，淬火工藝完成后表面強度是不一樣的，所以仿真分析一定要結合物理實踐，既要有三維的幾何模型，還要有材料數據、工藝數據，以確保計算出來的靜力、動力、強度等數據誤差很小。如何考核一個企業的數字化水平？機械加工企業的制造依據是三維模型，而不是二維圖紙。以此為考核標準，中國99.9%的制造業企業仍然不是數字化，這就是為什么我稱之為數字化轉型上甘嶺。

三維設計就是基于模型的MBD設計，能夠用于產品設計、工藝設計，繼而用于試制試驗。數字化產品設計、仿真在中國只有一小部分企業做得很好。產品設計仿真、機械、光學、電子、震動等設計都涉及到力學問題，工藝設計也是如此，生產制造和工藝過程，例如鍛造、鑄造、車銑刨磨、焊接，表面處理等常規的加工，都涉及到力學問題，只有裝配，沒有力學，裝配就只是個幾何問題。所以工藝仿真也是非常復雜的體系，法國的ESI公司在這方面做得非常出色，全世界的飛機、造船、汽車等行業的工藝仿真幾乎全是ESI做的。

現在中國做通用軟件肯定趕不上世界水平，我們應該結合一個行業做專用的軟件。為什么這么說？比如達索公司，我非常熟悉，也用了他們的軟件好幾十年，達索的CATIA V5版本有將近300個軟件模塊，造汽車的時候會(huì )發現有200多個是用不到的，航空工業可能會(huì )用到200個，簡單產品的制造企業可能十幾個模塊就夠用了。通用軟件體系龐大無比，體量巨大，如果中國的公司在這個時候想追趕達索和西門子，我個人認為幾乎是不可能的。中國的軟件開發應該向專用方向發展，抓住國內影響巨大的、規模大的產業，從產品設計、產品仿真、工藝設計、工藝仿真到試制、加工、試驗全做通了，就是一個巨大的突破，也將會(huì )有巨大的市場。

設計復雜產品時，尤其是一個由很多組件、部件組裝的大系統，90%要用到傳統技術、成熟技術。新技術越少，產品越容易成功，安全性、可靠性越高。這時數字化就發揮了作用，在新產品研制階段，如汽車、飛機、導彈等，90%傳統技術的數字化模型是完整的，10%新技術用數字化建模的方式做產品的方案仿真，這10%的變量可以用虛擬方案設計來考量產品的可靠性。

全世界的產品制造90%以上是沿用過去成熟的技術，原創(chuàng )產品極少，但產品改進、型號改進的需求巨大。如冰箱壓縮機，冰箱型號有成千上萬種，但原理相同，如果有成千上萬個冰箱模型，仿真只做未來關注的發展方向，借鑒便利條件，那整個冰箱便可以仿真了。所以工業體系就是標準化、模塊化、系列化發展。傳統研發流程是基礎，有了傳統研發的工業知識，開發出工業軟件，建立數字化工業流程體系，在積累大量工藝模型的基礎上做產品創(chuàng )新，就會(huì )非常簡單。所以，工藝仿真市場巨大！

基于藍圖的工業制造是第一次工業革命的結果，在設計流程不變的基礎上，利用工業軟件進行產品設計，即節省時間，又能保存完整的原始數據，將不可仿真的二維設計變成可仿真的三維數字模型，這在工業設計上又是一個質的飛躍。過去，把計算機軟件用在已有的工業流程中，利用單個軟件的應用已達到提高生產效率的目的，但這并沒能形成一個體系，只能算簡單意義的信息化改革。從材料到產品全架構的數字化模型，層層架構實現數字化仿真，多專業實現建模仿真，最終裝配成一個仿真的產品。在虛擬空間中完成產品的設計及生產，發現問題后進行模型的修改，通過網絡(luò )快速迭代產品設計信息，實現工藝設計與試制試驗并行進行，這才是真正的工業革命！

用計算分析和數字化仿真，來指導、簡化、減少甚至取消物理試驗，這才是工業軟件的真正意義。物理試驗生成數據，與理論數據重新進行對比分析，如此反復迭代，減少甚至取消物理試驗的次數，大大降低產品研發成本。以飛機為例，每次風洞試驗都需要耗費大量費用，利用數字化仿真，做了大量的CAE試驗后，波音787減少了60%的風洞試驗，這無疑節省了巨大的研發成本，并且提高了質量與速度。

以上這個階段我稱之為數字化轉型的上甘嶺，也是產品全生命周期承上啟下的關鍵部分。這部分最難的是工藝設計，如何把三維產品的設計和仿真模型工業可用，而不是手工可用。有國外的一份數據表明，基于三維工業產品設計所消耗的資金與時間成本是20%-30%，加工生產所消耗的資金與時間成本也是20%-30%，工藝設計則需要消耗的資金與時間成本是40%-60%，所以說，工藝設計的轉型給企業帶來的效益是巨大的。但中國大部分企業拘泥于傳統的思想，沒有跨越這一重要轉型的鴻溝。
